8 Faktoren, die die Werkzeugkosten bei der Gummiformteil-Fertigung beeinflussen

Wer sich mit der Produktion von Elastomerformteilen beschäftigt, steht irgendwann vor einer zentralen Frage: Was kostet das Werkzeug? Die Antwort darauf ist selten pauschal – denn die Werkzeugkosten hängen von einer ganzen Reihe technischer und wirtschaftlicher Variablen ab. Ob Spritzguss oder Kompressionsformpressen, ob Kleinserie oder Massenproduktion: Das Formwerkzeug ist eine der größten Einzelinvestitionen im Projektverlauf und beeinflusst gleichzeitig die Stückkosten über die gesamte Produktlebensdauer hinweg.
Gerade bei der Gummiverarbeitung kommen Besonderheiten hinzu, die sich von der Kunststoffverarbeitung unterscheiden: Vulkanisationstemperaturen von oft über 170 °C, chemisch aggressive Gummi-Compounds, abrasive Füllstoffe und die Tatsache, dass Gummi und Silikon nach der Vernetzung nicht erneut aufgeschmolzen werden können. All das stellt besondere Anforderungen an das Werkzeug – und an die Kalkulation.
Dieser Artikel beleuchtet die acht wichtigsten Faktoren, die die Werkzeugkosten bei der Gummiformteil-Fertigung beeinflussen. Das Ziel: ein realistisches Verständnis dafür, welche Stellschrauben es gibt – und wo sich Einsparpotenziale ergeben, ohne Abstriche bei der Qualität zu machen. Die Erkenntnisse gelten gleichermaßen für Standardanwendungen wie Dichtungen und Membranen als auch für anspruchsvolle Bauteile in der Automobil-, Medizin- oder Industrietechnik.

1. Bauteilgeometrie, Komplexität und Größe

Die Geometrie des Bauteils ist der wichtigste Einzelfaktor für die Werkzeugkosten. Je komplexer ein Formteil ist, desto aufwendiger wird das Werkzeug – sowohl in der Konstruktion als auch in der Fertigung.

Komplexität und Hinterschnitte

Einfache Bauteile wie O-Ringe, Flachdichtungen oder rotationssymmetrische Teile ohne Hinterschnitte lassen sich mit vergleichsweise simplen Werkzeugen herstellen: Zwei Werkzeughälften, eine klare Trennebene, keine beweglichen Elemente. Sobald jedoch Hinterschnitte, Durchbrüche, Lippen oder komplexe Dichtgeometrien ins Spiel kommen, steigt der Aufwand erheblich.

Hinterschnitte erfordern Schieber, Kerne oder mehrteilige Werkzeugkonzepte. Jeder Schieber bedeutet zusätzliche Konstruktionsarbeit, zusätzliche Einzelteile, engere Toleranzen bei der Werkzeugfertigung und mehr potenzielle Verschleißstellen. Bei besonders komplexen Geometrien kann es notwendig sein, mehrteilige Einsätze zu verwenden, die in das Werkzeug eingesetzt und nach dem Vulkanisationszyklus wieder entnommen werden. Das erhöht nicht nur die Werkzeugkosten, sondern auch die Zykluszeit und den Bedienaufwand.

Bauteilgröße und Werkzeugabmessungen

Die reine Bauteilgröße bestimmt die benötigte Plattengröße und damit das Materialvolumen des Werkzeugs. Ein Formteil mit 300 mm Durchmesser benötigt eine deutlich größere Aufspannplatte als ein 20-mm-Dichtring – das bedeutet mehr Stahl oder Aluminium, längere Bearbeitungszeiten auf der CNC-Fräse und oft auch den Einsatz größerer Maschinen bei der Werkzeugfertigung.

Gleichzeitig beeinflusst die Bauteilgröße die Maschinenkompatibilität: Große Werkzeuge erfordern Pressen oder Spritzgussmaschinen mit entsprechender Schließkraft und Plattenabmessung. Falls ein Werkzeug für eine bestimmte Maschinengröße ausgelegt werden muss, kann das den konstruktiven Spielraum einschränken und die Kosten in die Höhe treiben.

Praxishinweis

Bereits in der Bauteilentwicklung lassen sich die Werkzeugkosten erheblich beeinflussen. Wer Hinterschnitte vermeidet, Wandstärken gleichmäßig gestaltet und Entformungsschrägen vorsieht, reduziert die Komplexität des Werkzeugs – oft ohne funktionale Kompromisse am Bauteil selbst.

2. Anzahl der Kavitäten (Fachzahl)

Die Fachzahl – also die Anzahl der Kavitäten im Werkzeug – ist einer der offensichtlichsten Kostentreiber und gleichzeitig der wichtigste Hebel für die Stückkostenkalkulation.

Einzelkavität vs. Mehrfachwerkzeug

Ein Werkzeug mit einer einzelnen Kavität ist in der Herstellung naturgemäß günstiger als ein Werkzeug mit 16, 32 oder gar 64 Kavitäten. Der Kostenunterschied wächst allerdings nicht linear: Ein 16-fach-Werkzeug kostet nicht das Sechzehnfache eines Einfachwerkzeugs, da viele Grundkosten – Werkzeugaufbau, Konstruktion, Materialgrundplatte – nur einmal anfallen. Jede zusätzliche Kavität verursacht vor allem die Bearbeitungskosten in Form einer längeren Laufzeit im Bearbeitungszentrum beim Fräsen zusätzlicher Kavitäten.

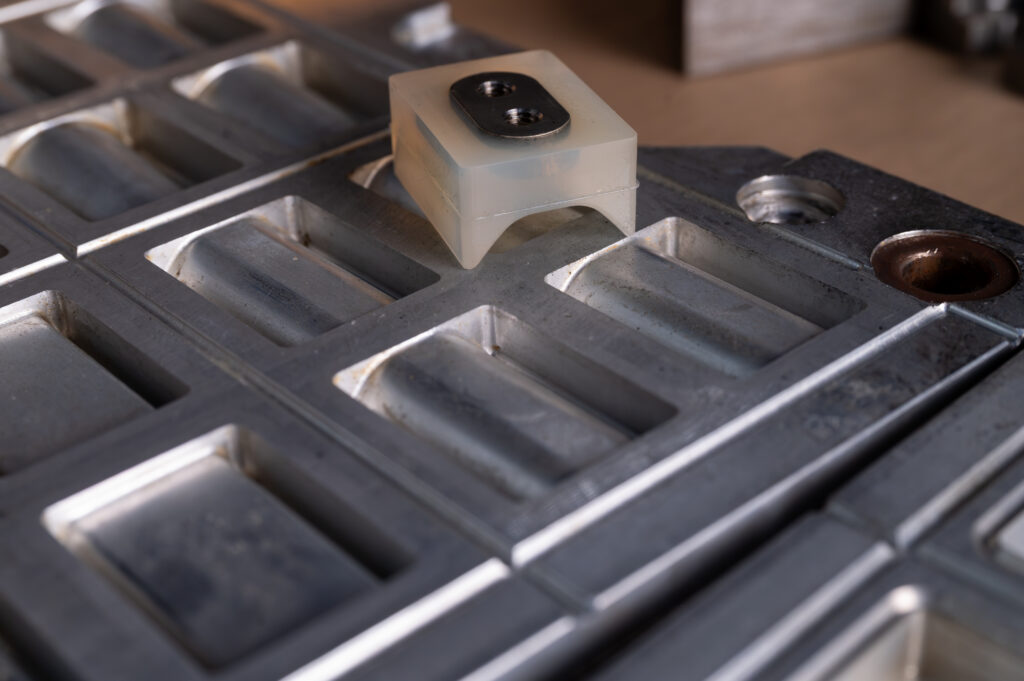

Abbildung 1: Geöffnetes Werkzeug mit mehreren Kavitäten

Die wirtschaftliche Abwägung

Die Entscheidung über die Anzahl der Kavitäten ist immer eine Abwägung zwischen Werkzeuginvestition und Stückkosten. Bei hohen Stückzahlen amortisiert sich ein Mehrfachwerkzeug schnell, da die Zykluszeit pro Teil sinkt und die Maschinenauslastung steigt. Bei kleinen Losgrößen kann ein günstigeres Werkzeug mit weniger Kavitäten wirtschaftlicher sein – selbst wenn die Stückkosten höher liegen.

Eine typische Faustregel: Ab einer Jahresmenge von mehreren Tausend Stück lohnt sich ein Mehrfachwerkzeug fast immer. Bei Kleinserien unter 1.000 Stück pro Jahr reichen oft deutlich weniger Kavitäten. Die optimale Anzahl an Kavitäten ergibt sich aus der Gesamtkostenbetrachtung über die geplante Produktlebensdauer – nicht allein aus dem Werkzeugpreis.

Balancierung und Gleichmäßigkeit

Bei Mehrfachwerkzeugen kommt ein weiterer Aspekt hinzu: Alle Kavitäten müssen gleichmäßig gefüllt werden, um eine identische Teilequalität zu gewährleisten. Im Spritzguss bedeutet das eine sorgfältige Auslegung des Kaltkanalsystems mit gleichlangen Fließwegen. Beim Kompressionsformpressen muss sichergestellt sein, dass jede Kavität gleichmäßig mit Material befüllt wird. Ungleichmäßigkeiten führen zu Ausschuss – und damit letztlich zu höheren Kosten pro Gutteil.

Anordnung und Plattennutzung

Die Anordnung der Kavitäten auf der Werkzeugplatte ist ein unterschätzter Kostenfaktor. Eine clevere Kavitätenanordnung kann dazu führen, dass eine kleinere Platte ausreicht oder eine zusätzliche Kavitätenreihe auf der bestehenden Platte Platz findet. Umgekehrt kann eine ungünstige Anordnung dazu führen, dass eine größere Maschinengröße erforderlich wird – was die Maschinenstundenkosten und damit die Stückkosten erhöht. Erfahrene Werkzeugbauer optimieren die Kavitätenanordnung daher nicht nur hinsichtlich der Fließwege, sondern auch mit Blick auf den verfügbaren Maschinenpark.

3. Wahl des Formgebungsverfahrens

Ob ein Formteil im Spritzguss oder im Kompressionsformpressen hergestellt wird, hat erhebliche Auswirkungen auf den Werkzeugaufbau – und damit auf die Kosten.

Spritzguss

Beim Gummi-Spritzguss wird der Compound über eine Schnecke plastifiziert und unter hohem Druck über ein Kaltkanalsystem in die geschlossene, beheizte Form eingespritzt. Das Werkzeug muss entsprechend für die Aufnahme des Kaltkanalsystems ausgelegt sein und den hohen Einspritzdrücken standhalten. Die Trennebene muss präzise abgedichtet sein, um Gratbildung zu minimieren. Gleichzeitig muss eine gezielte Entlüftung vorgesehen sein, da die Luft aus der Kavität durch den einströmenden Gummi verdrängt wird.

Spritzgusswerkzeuge sind in der Regel aufwendiger und teurer als Kompressionswerkzeuge – bieten aber Vorteile bei der Automatisierung, bei kürzeren Zykluszeiten und bei der Reproduzierbarkeit. Für mittlere bis hohe Stückzahlen ist der Spritzguss daher oft die wirtschaftlichere Wahl, trotz höherer Werkzeugkosten.

Abbildung 2: Darstellung einer Spritzgussmaschine bei der Produktion

Kompressionsformpressen

Beim Kompressionsformpressen wird ein vorkonfektionierter Gummi-Rohling manuell oder automatisiert in die offene Kavität eingelegt. Die Presse schließt und der Gummi wird durch Temperatur und hohen Druck in die Kavitäten gepresst und dort vulkanisiert.

Das Werkzeug ist konstruktiv einfacher: Es gibt kein Kanalsystem und keine Düsen. Kompressionsformwerkzeuge sind daher in der Anschaffung günstiger. Sie müssen jedoch oft einem höheren Forminnendruck standhalten. Typischerweise entsteht auch mehr Grat an der Trennebene, da überschüssiges Material austritt. Das Werkzeug muss so konstruiert sein, dass dieser Grat kontrolliert abfließt und die Trennebene gratfreundlich ausgelegt ist – das heißt, der Grat lässt sich leicht entfernen und beeinträchtigt nicht die Bauteilfunktion.

Nutzung von Einlegeteilen

Viele Gummiformteile sind keine reinen Elastomerbauteile, sondern Verbundteile aus Gummi und Metall, Kunststoff oder Textil. Typische Beispiele sind Gummi-Metall-Puffer, Gummi-Metall-Lagerelemente, armierte Membranen oder Dichtungen mit integriertem Stützring. Die Verwendung von Einlegeteilen beeinflusst die Werkzeugkosten ebenfalls, da das Werkzeug Aufnahmen und Zentrierungen enthalten muss, die eine exakte Positionierung und einen sicheren Halt während des Formgebungsprozesses gewährleisten. Je nach Bauteilgeometrie können dafür Stifte, Magnete oder Klemmvorrichtungen notwendig sein – jedes zusätzliche Element erhöht den konstruktiven und fertigungstechnischen Aufwand. Darüber hinaus muss die Kavität so ausgelegt sein, dass der Gummi das Einlegeteil sauber umfließt und eine vollständige, haftfeste Verbindung entsteht. Fehlende Haftflächen, ungleichmäßige Umströmung oder eingeschlossene Luft um das Insert herum sind typische Fehlerquellen, die bereits im Werkzeugdesign adressiert werden müssen.

Beim Kompressionsformpressen bieten Einlegeteile einen praktischen Vorteil: Die Einlegeteile werden zusammen mit dem Rohling manuell in die offene Form gelegt, was eine einfache visuelle Kontrolle der Positionierung erlaubt. Im Spritzguss müssen die Einlegeteile vor dem Schließen der Form positioniert werden und ihre Lage während des Einspritzvorgangs beibehalten – das erfordert präzisere Aufnahmen und mitunter aufwendigere Haltemechanismen im Werkzeug.

Automatisierungsgrad

Der geplante Automatisierungsgrad in der Produktion hat einen direkten Rückeffekt auf die Werkzeugkonstruktion und damit auf die Kosten. Ein Werkzeug, das für eine manuelle Bedienung ausgelegt ist – also manuelles Einlegen, manuelles Entformen – kann konstruktiv einfacher gehalten werden. Es benötigt in der Regel weder Auswerfer noch Abstreiferplatten noch spezielle Handlingflächen für Robotergreifer.

Soll das Werkzeug dagegen in einem automatisierten oder teilautomatisierten Prozess eingesetzt werden, steigen die Anforderungen: Auswerfer oder Abstreiferplatten für die automatische Entformung, definierte Greiferflächen und Referenzpunkte für die Roboterhandhabung, eventuell integrierte Sensorik zur Prozessüberwachung – all das erhöht den Werkzeugpreis. Gleichzeitig sinken die Stückkosten in der Produktion, da Zykluszeiten kürzer und Personalkosten geringer ausfallen.
Die Entscheidung über den Automatisierungsgrad wird daher vom Zusammenspiel der geplanten Stückzahl, der Losgröße und der verfügbaren Produktionsanlagen getroffen.

Die Verfahrenswahl als strategische Entscheidung

Bei kleinen bis mittleren Stückzahlen und der Verwendung von Einlegeteilen kann ein Kompressionswerkzeug die deutlich wirtschaftlichere Lösung sein. Bei großen Serien überwiegen dagegen die Vorteile des Spritzgusses – trotz höherer Werkzeugkosten.

4. Werkzeugstahl und Materialgüte

Der Werkstoff, aus dem das Formwerkzeug gefertigt wird, beeinflusst sowohl den Werkzeugpreis als auch die Lebensdauer und damit die langfristigen Kosten.

Für Gummi-Formwerkzeuge kommen typischerweise folgende Materialien zum Einsatz:
Vergütungsstahl (z. B. 1.2312, 1.2311) ist der Standard für viele Gummiwerkzeuge. Er bietet ein gutes Verhältnis von Bearbeitbarkeit, Härte und Kosten und ist für mittlere Serien eine wirtschaftliche Wahl.

Gehärteter Werkzeugstahl (z. B. 1.2343, 1.2344) kommt bei hohen Stückzahlen, abrasiven Compounds oder besonders engen Toleranzen zum Einsatz. Er ist verschleißfester, aber teurer in der Beschaffung und aufwendiger in der Bearbeitung, da er nach dem Härten oft nur noch geschliffen oder erodiert werden kann.
Aluminium wird für Kleinserien und Prototypenwerkzeuge eingesetzt. Es ist günstig und schnell zu bearbeiten, besitzt aber eine deutlich geringere Standzeit und Temperaturbeständigkeit.

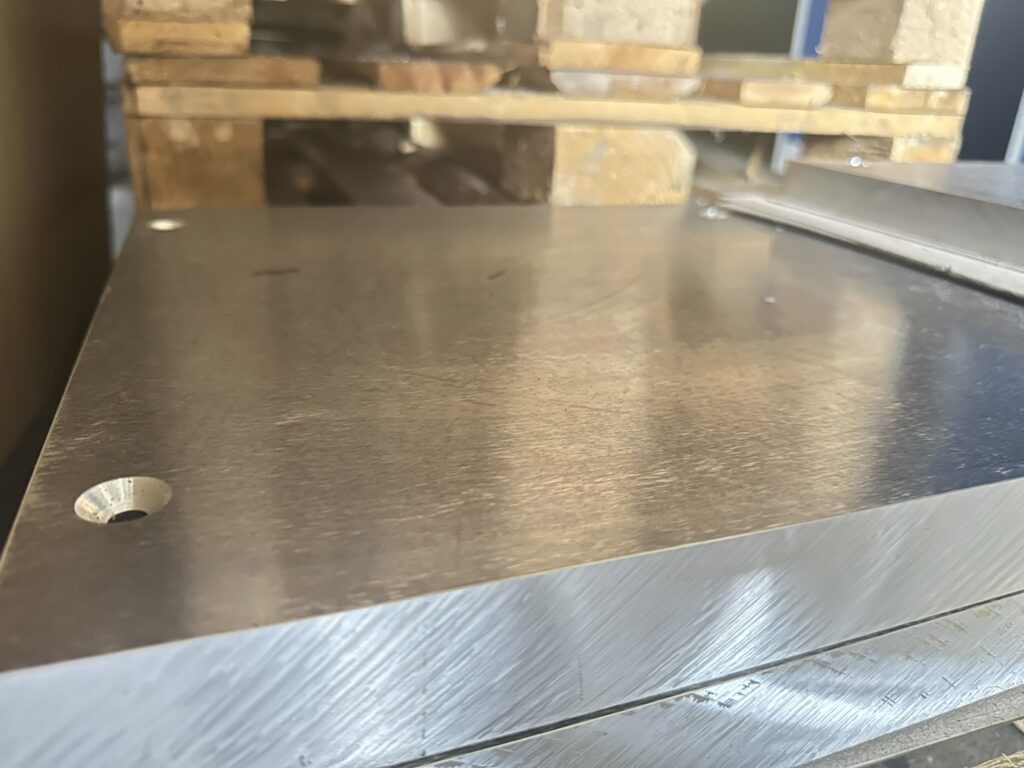

Abbildung 3: Aluminiumplatte vor der Bearbeitung im Werkzeugbau

5. Toleranzen, Oberflächenqualität und Texturierung

Die geforderten Toleranzen und Oberflächenqualitäten am fertigen Bauteil bestimmen den Präzisionsaufwand bei der Werkzeugfertigung – und damit die Kosten.

Maßtoleranzen und Schwindung

Gummi schwindet beim Vulkanisieren und anschließenden Abkühlen. Die Schwindung hängt vom jeweiligen Compound ab und liegt typischerweise zwischen 1,5 und 3 Prozent. Die Kavität muss daher um den Schwindungsfaktor größer als das Fertigteil dimensioniert werden. Bei Bauteilen mit engen Toleranzen – beispielsweise Dichtelementen, die in metallische Nuten eingepasst werden – muss die Schwindung sehr genau berücksichtigt und die Kavität entsprechend präzise gefertigt werden.
Enge Toleranzen bedeuten höhere Anforderungen an die Werkzeugfertigung: feinere Fräs- und Schleifbearbeitung, häufigere Zwischenmessungen, eventuell Nachkorrekturen nach den ersten Musterungen. All das kostet Zeit und Geld. Die Toleranznorm ISO 3302 definiert verschiedene Toleranzklassen für Gummiformteile. Je enger die geforderte Klasse, desto höher der Werkzeugaufwand.

Oberflächenqualität und Texturierung

Die geforderte Oberflächenbeschaffenheit des Bauteils wird direkt durch die Kavitätenoberfläche bestimmt. Eine glatte, glänzende Oberfläche erfordert aufwendiges Polieren der Kavität – in seltenen Fällen bis auf Hochglanz. Technische Oberflächen, bei denen leichte Werkzeugspuren akzeptabel sind, senken den Aufwand erheblich.

Soll das Bauteil eine bestimmte Textur erhalten – etwa eine Narbung für bessere Griffigkeit oder ästhetische Zwecke – muss diese Textur in die Kavität eingebracht werden. Das geschieht üblicherweise durch Ätzen oder Lasertexturierung. Beide Verfahren verursachen zusätzliche Kosten, die je nach Komplexität und Fläche der Textur variieren.

Praxishinweis

Häufig werden in Zeichnungen engere Toleranzen oder glattere Oberflächen gefordert, als funktional notwendig wären. Oft geschieht dies aufgrund von Gewohnheiten oder der Übertragung von Metallbauteilnormen. Eine Anpassung der Toleranzen an Elastomere, die aufgrund der elastischen Eigenschaften von Gummi meist auch funktional vertretbar sind, spart oft viel Geld am Werkzeug.

6. Elastomer-Compound und dessen Einfluss auf das Werkzeug

Nicht jeder Gummi stellt die gleichen Anforderungen an das Werkzeug. Das eingesetzte Elastomer-Compound beeinflusst die Werkzeugkosten auf mehreren Ebenen.

Abrasive Füllstoffe

Viele technische Gummimischungen enthalten Füllstoffe wie Glasfasern, Mineralien oder Hartpartikel, die die mechanischen Eigenschaften des Bauteils verbessern. Diese Füllstoffe sind jedoch abrasiv und beanspruchen die Kavitätenoberfläche bei jedem Schuss. Werkzeuge für abrasive Compounds müssen aus härterem Stahl gefertigt oder zusätzlich beschichtet werden, um eine akzeptable Standzeit zu erreichen. Das erhöht den Werkzeugpreis.

Vulkanisationstemperatur und thermische Belastung

Die Vulkanisationstemperatur variiert je nach Compound und Vernetzungssystem. Standardmischungen auf Basis von EPDM oder NBR vulkanisieren typischerweise bei 160 bis 180 °C. Hochtemperatur-Elastomere wie FKM (Viton) erfordern Temperaturen von 200 °C und mehr. Höhere Temperaturen führen zu einer stärkeren thermischen Belastung des Werkzeugs und können die Wahl des Werkzeugstahls beeinflussen.

Chemische Belastung und Ablagerungen

Bestimmte Gummimischungen setzen während der Vulkanisation aggressive Gase oder Rückstände frei, die die Kavitätenoberfläche angreifen. Besonders peroxidisch vernetzte Compounds können zu Belägen und Korrosion führen, die regelmäßige Reinigung und gegebenenfalls eine Nachbearbeitung der Kavität erfordern. Werkzeuge für chemisch aggressive Mischungen profitieren von einer Hartverchromung oder speziellen Beschichtungen – ein Kostenfaktor, der bereits bei der Werkzeugauslegung berücksichtigt werden sollte.

Fließverhalten und Formfüllung

Neben den mechanischen und chemischen Eigenschaften spielt auch das Fließverhalten des Compounds eine Rolle. Mischungen mit hoher Viskosität benötigen höhere Einspritzdrücke und füllen komplexe Geometrien schwieriger. Das kann Auswirkungen auf die Werkzeugkonstruktion haben – etwa dickere Wandstärken bei den Formplatten oder eine robustere Auslegung der Trennebene. Compounds mit niedrigerer Viskosität fließen leichter, neigen aber stärker zur Gratbildung, was wiederum eine präzisere Trennebene und engere Werkzeugtoleranzen erfordert.

7. Prototypenwerkzeug vs. Serienwerkzeug

Nicht jedes Werkzeug muss von Anfang an auf hunderttausende Schuss ausgelegt sein. Je nach Projektphase und Stückzahlerwartung gibt es unterschiedliche Werkzeugkonzepte, die sich deutlich in den Kosten unterscheiden.

Prototypenwerkzeuge und Soft-Tooling

Für die Bauteilerprobung, Erstmuster oder Kleinstserien kommen oft Prototypenwerkzeuge zum Einsatz. Diese werden aus Aluminium gefertigt, haben in der Regel nur eine oder wenige Kavitäten und sind auf eine begrenzte Schusszahl ausgelegt – typischerweise auf einige hundert bis wenige tausend Teile.

Der Vorteil liegt in den niedrigen Kosten und kurzen Lieferzeiten. Ein Prototypenwerkzeug kann oft 40 bis 60 Prozent günstiger sein als ein vollwertiges Serienwerkzeug. Es ermöglicht, das Bauteildesign zu validieren, Materialfreigaben zu erhalten und erste Funktionsmuster zu produzieren, bevor in ein teures Serienwerkzeug investiert wird.

Serienwerkzeuge

Serienwerkzeuge sind auf maximale Standzeit, Prozesssicherheit und Effizienz ausgelegt. Sie bestehen bei hohen Stückzahlen aus hochwertigem, mitunter gehärtetem Stahl, verfügen über die optimale Kavitätenzahl und sind für den jeweiligen Maschinentyp maßgeschneidert. Die Investitionskosten sind entsprechend höher – dafür liegt die Lebensdauer bei mehreren Hunderttausend bis über einer Million Schuss.

Das Stufenkonzept als smarte Strategie

Für Großserien hat sich ein Stufenkonzept bewährt: In Phase 1 wird ein günstiges Prototypenwerkzeug gebaut, um das Design zu validieren. Erst nach erfolgreicher Freigabe wird in Phase 2 das Serienwerkzeug mit der Sicherheit aufgebaut, dass Geometrie, Toleranzen und Compound stimmen. Diese Vorgehensweise vermeidet kostspielige Änderungen an einem bereits fertiggestellten Serienwerkzeug und senkt das finanzielle Risiko erheblich.

Änderungskosten am Werkzeug

Ein häufig unterschätzter Kostenfaktor sind nachträgliche Änderungen am Werkzeug. Wird nach der ersten Bemusterung festgestellt, dass eine Maßänderung oder eine Geometrieanpassung nötig ist, kann das bei einem Serienwerkzeug aus gehärtetem Stahl schnell teuer werden. Kavitäten, die nachträglich vergrößert werden müssen, lassen sich durch Nachbearbeitung anpassen – Kavitäten, die verkleinert werden müssen, erfordern in der Regel einen neuen Einsatz. Diese Asymmetrie macht es umso wichtiger, Änderungen möglichst am Prototypenwerkzeug durchzuführen und das Serienwerkzeug erst dann in Auftrag zu geben, wenn das Design stabil ist.

8. Wartung, Standzeit und Total Cost of Ownership

Die Werkzeugkosten enden nicht mit dem Kauf. Über die gesamte Einsatzdauer eines Formwerkzeugs fallen Kosten für Wartung, Reinigung, Reparatur und gegebenenfalls Nacharbeit an. Diese laufenden Kosten bestimmen die tatsächlichen Gesamtkosten – die Total Cost of Ownership (TCO).

Regelmäßige Wartung und Reinigung

Gummiwerkzeuge müssen regelmäßig gereinigt werden, um Ablagerungen, Rückstände und Beläge zu entfernen. Je nach Compound und Schusszahl kann das nach einigen Hundert oder einigen Tausend Zyklen notwendig sein. Die Reinigung erfolgt typischerweise durch Trockeneisstrahlen, chemische Reinigung oder Ultraschall. Die Kosten dafür sind überschaubar, aber sie summieren sich über die Lebensdauer des Werkzeugs.

Verschleiß und Reparatur

Trotz hochwertiger Materialien und Beschichtungen unterliegt jedes Werkzeug einem natürlichen Verschleiß. Trennebenen nutzen sich ab, Kavitätenkanten verlieren ihre Schärfe, Schieber und Kerne zeigen nach vielen tausend Zyklen Abnutzungserscheinungen. Kleinere Reparaturen – wie das Nachpolieren von Kavitäten oder das Nacharbeiten von Trennebenen – gehören zum normalen Werkzeugleben.

Bei größeren Schäden, Werkzeugbruch oder Verschleiß können die Reparaturkosten erheblich werden. In manchen Fällen ist eine Reparatur nicht mehr wirtschaftlich, und ein Ersatzwerkzeug muss hergestellt werden.

Standzeit und Amortisation

Die Standzeit eines Werkzeugs – also die Anzahl der Schuss, die es produzieren kann, bevor es ersetzt werden muss – hat direkten Einfluss auf die Stückkosten. Ein Werkzeug, das 500.000 Schuss übersteht, verteilt seine Investitionskosten auf eine deutlich größere Menge als ein Werkzeug mit 50.000 Schuss Standzeit. Die Wahl der richtigen Werkzeugqualität ist daher immer eine Frage der Gesamtkalkulation: Ein günstigeres Werkzeug, das früher ersetzt werden muss, kann über die Lebensdauer hinweg teurer sein als ein teureres Werkzeug mit höherer Standzeit.

Fazit

Die Werkzeugkosten bei der Gummiformteil-Fertigung sind kein fixer Wert, sondern das Ergebnis einer Vielzahl technischer und wirtschaftlicher Entscheidungen. Von der Bauteilgeometrie über die Verfahrenswahl und den Werkzeugstahl bis hin zur geplanten Stückzahl und dem eingesetzten Compound – jeder der acht Faktoren bietet Stellschrauben, die den Werkzeugpreis nach oben oder unten bewegen können.

Die Höhe der Werkzeugkosten wird daher nicht im Werkzeugbau, sondern in der Bauteilentwicklung festgelegt. Um die Weichen für eine kostenoptimierte Fertigung zu stellen, lohnt es sich daher, einen Gummiformteile-Hersteller mit eigenem Werkzeugbau frühzeitig in die Konstruktionsphase einzubinden. Ein formteilgerechtes Design, die richtige Verfahrenswahl, eine realistische Toleranzfestlegung und ein durchdachtes Stufenkonzept von der Bemusterung bis zur Serienproduktion sind die größten Kostentreiber.

Checkliste für die Werkzeugkosten-Optimierung:

• Bauteilgeometrie frühzeitig mit dem Werkzeugbauer abstimmen, Hinterschnitte und unnötige Komplexität reduzieren
• Kavitätenzahl auf Basis einer Gesamtkostenrechnung über die geplante Produktlebensdauer festlegen
• Formgebungsverfahren nicht pauschal, sondern anhand der konkreten Anforderungen und Stückzahlen wählen
• Werkzeugstahl und Beschichtung auf das eingesetzte Compound und die geplante Standzeit abstimmen
• Toleranzen und Oberflächenanforderungen kritisch prüfen und nur dort eng tolerieren, wo es funktional notwendig ist
• Compound-Eigenschaften wie Abrasivität und Vulkanisationstemperatur bei der Werkzeugauslegung berücksichtigen
• Stufenkonzept nutzen, um das finanzielle Risiko zu minimieren

Das günstigste Werkzeug ist nicht immer das Beste – und das Teuerste nicht automatisch das Wirtschaftlichste. Entscheidend ist die Gesamtkostenbetrachtung über den gesamten Produktlebenszyklus hinweg. Ein offener, partnerschaftlicher Dialog zwischen Kunde und Gummiformteil-Hersteller mit internem Werkzeugbau in der Konzeptphase ist der effektivste Weg, um Werkzeugkosten zu optimieren und gleichzeitig Bauteilqualität und Prozesssicherheit auf dem gewünschten Niveau zu halten.
