Gummi Metall Puffer nach Maß
Neben klassischen Gummipuffern sind wir auch ein Gummi Metall Puffer Hersteller. Wir produzieren Ihre individuellen Gummi Metall Puffer nach Zeichnung passend zu Ihren Spezifikationen und mit voller Gestaltungsfreiheit ab Losgröße 1 bis zur Großserie.
- Fertigung nach Maß
- Losgrößen 1 bis 1 Mio. Stk.
- Expressproduktion ab 2 Wochen
- 100% Zuverlässigkeit & Proaktivität

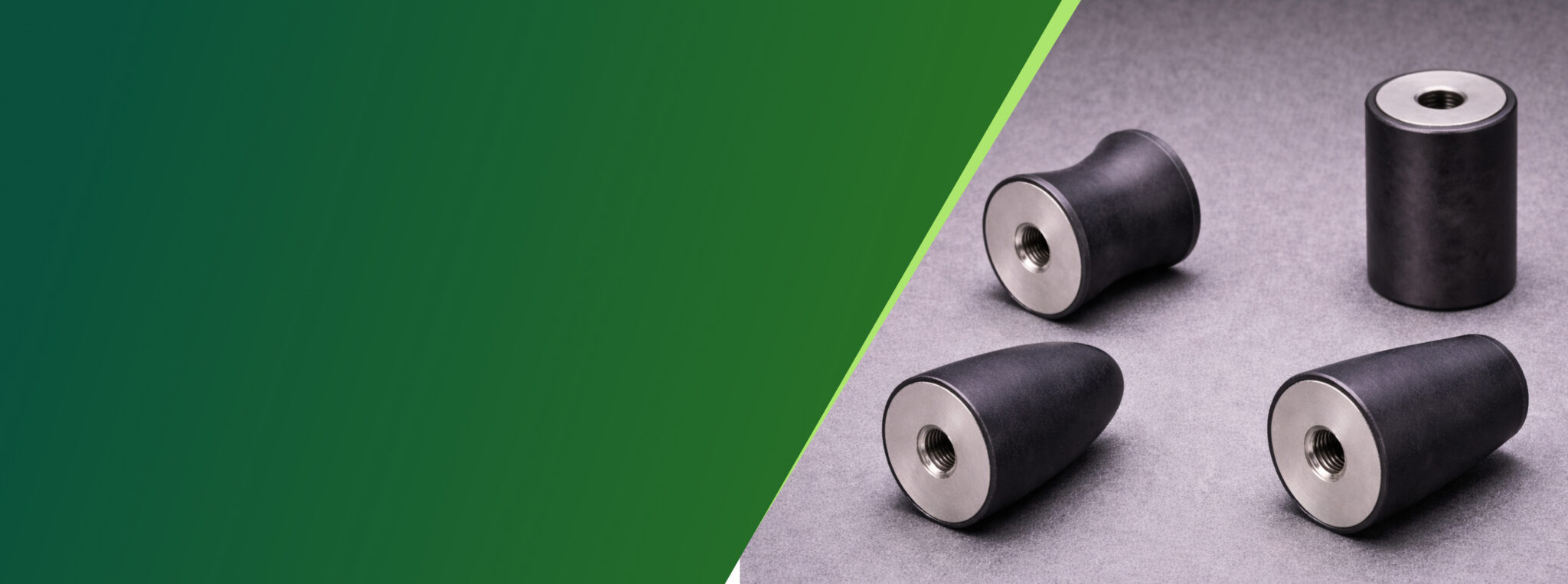

Typische Gummi Metall Puffer Geometrien
Puffer in der Ausführung als Gummi Metall Verbindung vereinen die Stabilität von Metall mit den elastischen, dämpfenden Eigenschaften von Gummi. Neben Gummi Metall Elementen sind aber auch Puffer als Gummi Kunststoff Verbindung oder reine Gummiformteile möglich. Gummi Metallpuffer nehmen Stoß- und Schwingungsenergie auf, wandeln diese durch Verformung in Wärme um und reduzieren so Lastspitzen. Gleichzeitig sorgen die Metallelemente für eine definierte Kraftübertragung, sichere Befestigung und gleichmäßige Lastverteilung an die umgebende Struktur. Daher werden Puffer oft auch als Gummi Metall Dämpfer bezeichnet.
Schwingungsdämpfendes Lagerelement mit verjüngter Mitte zur besseren Aufnahme seitlicher Kräfte und zur Reduzierung von Randbelastungen.
Puffer tailliert
Schwingungsdämpfendes Lagerelement mit parabolisch-konischer Form zur progressiven Aufnahme von Stößen und Druckbelastungen.
Kegelpuffer
Konischer Gummi-Metall-Puffer zur elastischen Lagerung, Schwingungsdämpfung und Begrenzung von Bewegungen.
Puffer Konisch
Gummi-Metall-Hohlpuffer mit innenliegender Aussparung zur Dämpfung von Schwingungen und zur Aufnahme mechanischer Belastungen.
Hohlpuffer
Diese Unternehmen vertrauen uns
Aufbau & Funktion eines Gummi Metall Puffers
Als Gummi Metall Puffer Lieferant stellen wir Puffer immer direkt nach Ihren Vorgaben her. Da wir alle Bauteile immer individuell auf Kundenwunsch herstellen, werden die Geometrie und die Montagemöglichkeiten des Gummi Metall Puffers exakt auf Ihre Anwendung abgestimmt. Das ermöglicht beispielsweise eine progressive Dämpfung, die Aufnahme hoher Kräfte oder den Einbau in einer vordefinierten Situation.
Geometrie
Die Geometrie definiert die Federkennlinie über Formfaktor und Verformungsführung. Konische oder parabolische Formen erzeugen progressive Kennlinien, zylindrische eher lineare. Taillierte oder hohle Bereiche reduzieren die Anfangssteifigkeit und erhöhen den Scheranteil. Änderungen der Kontur verschieben den Last-Weg-Verlauf gezielt. Größere Querschnitte erhöhen die Steifigkeit, schlanke Bereiche ermöglichen größere Dehnungen, beeinflussen jedoch die Stabilität und Dauerfestigkeit.
Abmessungen
Die Bauteilgröße bestimmt maßgeblich Tragfähigkeit, Federweg und Steifigkeit. Größere Durchmesser erhöhen die belastete Fläche und damit die Drucksteifigkeit sowie die maximale Kraftaufnahme. Eine höhere Bauhöhe ermöglicht längere Verformungswege und verbessert die Energieaufnahme. Kleinere Puffer reagieren steifer bei gleichem Werkstoff, bieten jedoch geringere Dämpfungskapazität. Änderungen der Abmessungen wirken sich direkt auf den Formfaktor aus und verschieben die Federkennlinie. Die Größe muss daher präzise auf Einbauraum, Lastniveau und gewünschtes Dämpfungsverhalten abgestimmt werden.
Formfaktor
Der Formfaktor (belastete Fläche zu freier Oberfläche) bestimmt die Steifigkeit. Ein hoher Formfaktor durch starke Einspannung oder große Metallflächen führt zu hoher Drucksteifigkeit. Ein niedriger Formfaktor ermöglicht größere Verformungen bei geringerer Kraft. Änderungen an der Einspannung oder an der Kontaktfläche beeinflussen die Federkennlinie und die Aufnahme von äußeren Kräften.
Anschlussgeometrie
Die Befestigung definiert, wie der Puffer Kräfte in die umgebende Struktur einleitet und montiert wird. Typische Ausführungen sind Gewindebolzen, Innengewinde, Metallplatten oder Sonderanschlüsse. Eine steife, großflächige Anbindung erhöht die Drucksteifigkeit und reduziert Relativbewegungen, während flexible oder punktuelle Befestigungen höhere Scheranteile und damit weichere Kennlinien ermöglichen.
Optionale Hohlkörper Integrierte Hohlräume reduzieren die effektive Steifigkeit und ermöglichen große Verformungswege. Mit zunehmender Stauchung kollabieren diese Bereiche teilweise, wodurch die Kennlinie progressiv ansteigt. Größere Hohlräume erhöhen den Komfort, reduzieren jedoch Tragfähigkeit und Stabilität. Gezielte Entlastungszonen steuern Spannungen und verhindern lokale Überlast.
Materialien für Ihren Gummi Metall Puffer
Unsere Gummi Metall Elemente werden exakt nach Ihren Vorgaben hergestellt. Als Gummi Metall Puffer Hersteller kaufen wir eine spezifische Gummimischung für Ihre Anwendung zu. Daher ist das Rohmaterial ebenfalls zu 100% auf Ihre Anwendung zugeschnitten: Härte von 20–95 Shore A, peroxidisch oder schwefelvernetzt, elektrisch leitfähig oder isolierend, mit Brandschutz-, AED-, FDA-, oder Trinkwasserzertifizierung.
Kontaktieren Sie uns für eine kostenlose Beratung und Auswahl des passenden Materials für Ihren Gummi Metall Dämpfer.
Anwendungen & Branchen für Gummi Metall Puffer
Gummi-Metall-Puffer nach Maß werden überall dort eingesetzt, wo Stöße, Schwingungen und Bewegungen zuverlässig gedämpft werden müssen. Besonders im Maschinen- und Anlagenbau, in der Intralogistik sowie in der Kran- und Hebetechnik sind individuelle Lösungen gefragt, um Bauteile zu schützen, Kräfte kontrolliert aufzunehmen und die Anwendung dauerhaft zu entlasten.
Gummi Metall Puffer im Maschinen- und Anlagenbau
Gummi Metall Puffer werden zur Schwingungsentkopplung von Motoren, Pumpen und Kompressoren eingesetzt. Sie reduzieren die Übertragung dynamischer Kräfte in Gestelle und Fundamente und schützen so Lagerstellen sowie angrenzende Baugruppen. Durch gezielte Auslegung der Federkennlinie lassen sich Eigenfrequenzen vermeiden und Resonanzen unterdrücken, wodurch Laufverhalten, Präzision und Lebensdauer der Gesamtanlage verbessert werden.
Gummi Metall Puffer in der Intralogistik und Fördertechnik
Gummi Metall Puffer werden als Endanschläge und Dämpfungselemente in Förderanlagen, Hubsystemen und Regalbediengeräten eingesetzt. Sie absorbieren kinetische Energie bei Anschlägen und verhindern dadurch strukturelle Schäden an Stahlkonstruktionen. Gleichzeitig reduzieren sie Geräuschspitzen und schützen empfindliche Transportgüter.
Gummi Metall Puffer in der Kran- und Hebetechnik
Gummi Metall Puffer nehmen hohe Stoßenergien beim Anfahren von Endlagen oder bei Notstopps auf. Sie müssen große Kräfte in kurzer Zeit abbauen und dabei eine progressive Kennlinie aufweisen, um Lastspitzen zu begrenzen. Gleichzeitig gewährleisten sie eine sichere Kraftübertragung in die Tragstruktur und tragen zur Betriebssicherheit und Langlebigkeit der Anlage bei.
Gummi Metall Puffer seit über 35 Jahren perfekt verbunden. Testen Sie uns!
- Werkzeugbau ist unsere Kernkompetenz
- 100% Know-How Abdeckung
- Schnelle Reaktionszeiten bei Werkzeuganpassungen
Einblicke in Gummi-Metall-Puffer-Projekte
unserer Kunden.
Robuste Gummi-Metall-Puffer für hohe Stoßlasten in der Hebetechnik
Herausforderung
Bei einer Hebeanlage kam es im Endanschlag regelmäßig zu harten Stößen. Die bisher verwendeten Standardpuffer waren für die tatsächlichen Lasten und die vorhandene Einbausituation nicht optimal ausgelegt. Dadurch stiegen Verschleiß, Geräuschentwicklung und Wartungsbedarf.
Umsetzung
Wir entwickelten zusammen mit unserem Kunden einen Gummi-Metall-Puffer, dessen Geometrie gezielt auf eine progressivere Dämpfung ausgelegt war. Ergänzend haben wir die Shire-Härte des Elastomers an die auftretenden Stoßkräfte angepasst. So ließ sich die Energieaufnahme verbessern, ohne die vorhandene Konstruktion grundlegend zu verändern.
Lösung
Das Ergebnis war eine deutlich kontrolliertere Abbremsung im Endbereich. Stoßbelastungen wurden reduziert, die Anlage läuft ruhiger und die angeschlossenen Komponenten werden entlastet. So entstand eine technisch passende und dauerhaft belastbare Lösung für unseren Industriekunden aus der Kran- und Hebetechnik.
Sie haben Fragen zu Gummi Metall Puffern?
Wir haben Antworten!
Wie wird die Haftung zwischen Gummi und Metall sichergestellt?
Um eine optimale Haftung der Gummi Metall Puffer zu erreichen, behandeln wir den metallischen Träger meist mechanisch vor (z. B. Korundstrahlen), um Rauheit und Oberflächenenergie zu erhöhen. Anschließend wird der Metallträger entfettet und mit einem Haftvermittlersystem beschichtet. Während der Vulkanisation reagieren die reaktiven Gruppen des Haftsystems unter Hitze sowohl mit der Metalloberfläche als auch mit dem Kautschuk. Dabei entsteht eine stoffschlüssige, chemisch gebundene Grenzfläche, die bei Krafteinwirkung stabiler ist als der Gummi selbst.
Wie beeinflusst die Geometrie die Federkennlinie eines Gummi Metall Puffers?
Die Geometrie bestimmt die Federkennlinie über Formfaktor und Verformungsführung. Zylindrische Gummi Metall Puffer zeigen zunächst ein eher lineares Verhalten, konische und parabolische Geometrien erzeugen eine gezielte Progression durch zunehmende wirksame Fläche. Taillierte Bereiche von Gummi Metall Elementen erhöhen den Scheranteil und führen zu weicher Anfangssteifigkeit. Hohlräume in Gummi Metall Puffern ermöglichen große Verformungen bei geringer Kraft mit anschließender Versteifung. Der Metallträger übernimmt dabei die definierte Krafteinleitung und Einspannung. Es begrenzt die Querdehnung, erhöht lokal den Formfaktor und steuert so die Steifigkeit. Gleichzeitig sorgt es für reproduzierbare Randbedingungen, schützt vor Überdehnung und ermöglicht die sichere Anbindung an die Struktur.
Ab welchen Stückzahlen lohnt sich die individuelle Herstellung und ein eigenes Werkzeug?
Eine eigene Werkzeuglösung für Gummi Metall Puffer lohnt sich typischerweise dann, wenn sich die Werkzeugkosten über die Stückzahl amortisieren und gleichzeitig technische Vorteile genutzt werden. In der Praxis beginnt das meist im Bereich von ca. 1.000 bis 5.000 Stück pro Jahr, abhängig von Geometrie, Bauteilgröße und Komplexität des Werkzeugs.
Bei GUME betrachten wir das jedoch differenzierter: Wenn durch ein eigenes Werkzeug die Bauteilkosten signifikant sinken, Funktionen integriert oder die Montageaufwände reduziert werden, kann sich die Investition auch bei kleineren Serien lohnen. Auch Gummi-Metall-Puffer als Sonderanfertigung mit 1–100 Stück können Sinn machen – beispielsweise für Ersatzteile oder funktionale Bauteile, deren Funktion mit Katalogware nicht abbildbar ist. Durch unseren Inhouse-Werkzeugbau realisieren wir zudem kosteneffiziente Lösungen und ziehen den Break-even deutlich nach vorne.
Welche Möglichkeiten gibt es für Prototypen und Musterteile?
Für Prototypen und Musterteile bieten wir als Gummi Metall Puffer Hersteller mit eigenem Werkzeugbau abgestufte Ansätze – je nach Zielsetzung, Zeit und Budget. Für erste Funktionsmuster nutzen wir kostengünstige Aluminiumwerkzeuge im manuellen Kompressionsformpressen, um schnell belastbare Teile zu erzeugen. Alternativ bauen wir direkt ein Serienwerkzeug auf und liefern erste Muster in bis zu 2 Wochen bei Expressanfragen.
Wie kann der Metall Gummi Puffer konstruktiv an bestehende Systeme angepasst werden?
Die konstruktive Anpassung des Gummi Metall Puffers erfolgt über Geometrie, Anschlussgestaltung und Materialauswahl. Einbauraum, Lastpfade und vorhandene Schnittstellen definieren die Grundform des Gummi Metall Dämpfers. Über Gewindebolzen, Innengewinde, Platten oder Sonderanschlüsse wird die mechanische Integration in bestehende Systeme sichergestellt.
Die Federkennlinie wird durch gezielte Anpassung von Kontur, Wandstärken und Formfaktor auf die vorhandenen Lasten abgestimmt. Zusätzlich können Einbaulagen, Vorspannung und Anschläge berücksichtigt werden. So entsteht ein Bauteil, das sich funktional und montagegerecht in bestehende Konstruktionen integriert, ohne Systemänderungen zu erzwingen.
Wie werden Gewindebolzen oder Hülsen integriert?
Gewindebolzen, Hülsen oder Metallplatten in Gummi Metall Puffern werden in der Regel als Metalleinleger direkt in das Werkzeug eingelegt und während der Vulkanisation form- und stoffschlüssig mit dem Gummikörper verbunden. Die Geometrie der Einleger wird so ausgelegt, dass eine sichere Verankerung entsteht – etwa durch Rändelungen, Hinterschnitte oder Flansche. Dadurch wird die Kraftübertragung verbessert und ein Ausreißen unter Last verhindert. Positionierung und Fixierung im Werkzeug stellen sicher, dass Gewinde präzise ausgerichtet und reproduzierbar integriert werden.
Wie lange dauert die Entwicklung bis zur Serienreife?
Die Entwicklungszeit bis zur Serienreife liegt typischerweise bei 8 Wochen – abhängig von Komplexität, Bauteilgeometrie und Abstimmungsaufwand. Bei anspruchsvolleren Anwendungen mit iterativer Auslegung, Prototypenphasen und spezifischen Prüfanforderungen verlängert sich der Prozess entsprechend. Sollten Gummi Metall Puffer jedoch dringend und ohne Iterationen benötigt werden, bieten wir eine Expressproduktion mit Musterteilen in bis zu 2 Wochen und Serienstart in 4 Wochen an. Bei gemeinsamer Entwicklung unterstützen wir als strategischer Partner und verkürzen die Entwicklungszeit durch schnelle Iteration, die durch unseren Inhouse-Werkzeugbau, optimierter Abläufe und Digitalisierung möglich werden.
