Statische Gummi-Dichtungen - maßgefertigt vom Hersteller
Statische Dichtungen dichten zwei Bauteile gegeneinander ab, zwischen denen keine relative Bewegung stattfindet. Sie können als Gummiformteil, Silikonformteil oder TPE Formteil gefertigt werden und verhindern das Austreten von Flüssigkeiten oder Gasen an ruhenden Dichtstellen, etwa zwischen Gehäusen, Flanschen oder Deckeln. Die Abdichtung erfolgt durch Verpressung eines Elastomers, das sich an die Oberflächen anlegt und Unebenheiten ausgleicht.
Als Dichtungshersteller nach Kundenspezifikation fertigen wir auch dynamische Lineardichtungen und Rotationsdichtungen. Sprechen Sie uns für eine Beratung zur passenden Dichtungslösung für Ihre Anwendung an.
Umlaufende Rahmendichtung für großflächige Gehäuseöffnungen gegen Staub und Feuchtigkeit.
Dichtrahmen
Individuell ausgelegte O-Ringe für spezifische Einbauräume, Medien und Temperaturbereiche.
O-Ring Sonderanfertigung
Ringförmiges Dichtelement zur Abdichtung konzentrischer Bauteile und Durchführungen.
Dichtring
Sichert Anpressdruck, kompensiert Toleranzen über flächige Dichtstellen.
Anpressgummi
Diese Unternehmen vertrauen uns
Aufbau von statischen Dichtungen
Jede sonderangefertigte Dichtung ist exakt auf Ihre Anwendung zugeschnitten. Um das zu erreichen, stehen verschiedene Parameter für geometrische Varianten zur Verfügung. Oft gibt es mehr als eine Möglichkeit, eine Gummidichtung anzubringen. Bei Bedarf beraten wir Sie als Hersteller von statischen Dichtungen mit mehr als 35 Jahren Erfahrung gerne bei der Auslegung Ihrer Gummidichtung.
Geometrische Form
Dichtungen können als endlos Schnurr produziert werden, die dann an die entsprechende Kontur angepasst werden oder schon während der Dichtungsherstellung in Form gebracht werden. Hierbei sind Dichtringe, Dichtrahmen, aber auch flächige Dichtungen auf beispielsweise Gehäusedeckeln als Gummi Kunststoff Verbindung oder im Gummi-Metall-Verbund möglich.
Dichtkontur
Die Dichtkontur beschreibt die Geometrie der Dichtfläche, die für die eigentliche Abdichtung verantwortlich ist. Sie bestimmt, wie sich die Dichtung unter Einbaupressung verformt und sich an die Gegenfläche anlegt. Typische Ausprägungen sind flache, profilierte (V-Kontur, X-Kontur, Lamellen)
oder lippenartige Konturen, die eine definierte Kontaktpressung erzeugen. Eine optimierte Dichtkontur sorgt für eine gleichmäßige Flächenpressung, kompensiert Toleranzen und minimiert Leckagepfade.
Baugruppenintegration
Statische Dichtungen können auf verschiedene Weise in eine Baugruppe integriert werden. Die Montagemöglichkeiten umfassen Verpressen, Kleben, Einschieben (bei Nuten) und bei größeren Bauteilen mit entsprechenden Einsätzen auch Verschrauben oder Vernieten. Die festeste Verbindung besteht jedoch in der Vulkanisation der Dichtung direkt auf das angrenzende Bauteil.

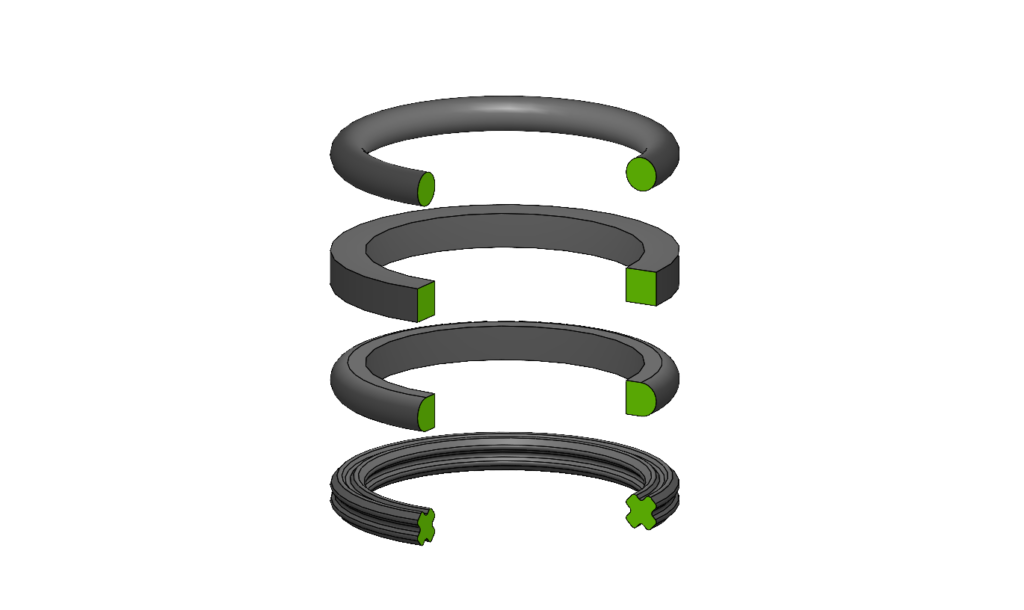

O-Ring Geometrie
Der O-Ring hat einen runden Querschnitt und ist die bekannteste Geometrie bei statischen Dichtungen. Er dichtet zuverlässig zwischen zwei Bauteilen ab, wenn er in einer Nut leicht verpresst wird. Typisch ist sein Einsatz in Gehäusen, Verschraubungen, Deckeln, Flanschen und allgemeinen Maschinenbauanwendungen.
Rechteck Geometrie
Diese Dichtung besitzt einen rechteckigen Querschnitt und bietet eine größere Auflagefläche als ein O-Ring. Sie wird häufig dort verwendet, wo hohe Flächenpressungen oder klar definierte Einbauräume gefragt sind. Typische Anwendungen sind Flanschverbindungen, Abdeckungen, Gehäusedichtungen und statische Abdichtungen in technischen Apparaten.
X-Profil Geometrie
Das X-Profil besitzt einen kreuzförmigen Querschnitt mit vier Dichtlippen. Dadurch bietet es mehrere Dichtlinien und kann sich in der Nut stabiler verhalten als ein klassischer O-Ring. Es wird häufig verwendet, wenn eine verbesserte Dichtwirkung oder mehr Sicherheit gegen Verdrehung gewünscht ist, zum Beispiel in präzisen Gehäuseabdichtungen, Ventilen oder hochwertigen statischen Dichtstellen.
D-Profil Geometrie
Das D-Profil hat eine flache Seite und eine gewölbte Dichtseite, wodurch es sich gut an Gegenflächen anpassen kann. Es wird oft eingesetzt, wenn Toleranzen ausgeglichen oder größere Spalte sicher abgedichtet werden müssen. Typische Anwendungen sind Gehäuse, Türen, Klappen, Abdeckungen und statische Abdichtungen im Maschinen- und Anlagenbau.
Profil
Das Profil der Gummidichtung kann mehrere Formen annehmen. Das am weitesten verbreitete Profil ist das Rundprofil, wie es in O-Ringen zum Einsatz kommt. Es sind aber auch andere Profile wie X-, V- oder D-förmige, rechteckige, flächige und hinterschnittene Dichtungsprofile möglich. Jedes Profil hat eigene Besonderheiten, die bei uns direkt auf die Einbausituation angepasst werden.
Elastomere für Ihre statischen Dichtungen
Wir sind ein Lieferant für statische Dichtungen nach Maß, die genau zu Ihrer Zielanwendung passen. Daher können Sie nicht nur die Geometrie frei bestimmen, sondern auch das Material aus allen gängigen Elastomeren sowie die Shore-Härte auswählen. Damit passen wir Ihre Sonderdichtung genau auf Ihre Zielanwendung an und finden gemeinsam die passende Materialauswahl.
Wir beraten Sie gerne bei der Auswahl des passenden Materials für Ihre statische Dichtung!
Branchen / Anwendungen von statischen Dichtungen
Statische Dichtungen werden in der Industrie oft nach Maß gefertigt, da je nach Einbausituation, Medium, Druckverhältnissen, Temperaturbereich und Geometrie individuelle Anforderungen erfüllt werden müssen. Als Hersteller statischer Dichtungen produzieren wir Bauteile für unterschiedlichste Anwendungen – von robusten Abdichtungen im Maschinenbau bis hin zu präzisen Lösungen für technische und sicherheitsrelevante Systeme.
Statische Dichtungen in der Elektrotechnik
Anwendungen von statischen Gummidichtungen in der Elektronik sind Gehäusedichtungen für Steuergeräte, Sensoren, Steckverbinder, Schaltschränke oder Industrie-PCs. Elastomerdichtungen werden häufig so ausgelegt, dass sie definierte IP-Schutzklassen wie IP66 bis IP69 bieten. Neben der Dichtfunktion spielen auch Eigenschaften wie Temperaturbeständigkeit, Alterungsstabilität und elektrische Isolation der statischen Dichtung eine wichtige Rolle.
Statische Dichtungen im Maschinenbau
Statische Gummi- und Silikondichtungen dichten im Maschinenbau häufig Getriebegehäuse, Pumpendeckel oder Hydraulikverteilerplatten ab. Ein typischer Anwendungsfall ist die Abdichtung zwischen Hydraulikblock und Ventilplatte, um Leckagen von Hydrauliköl bei Drücken von mehreren hundert bar zu verhindern. Auch Kompressorgehäuse, Kühlmittelkreisläufe oder Flanschverbindungen in Förderanlagen werden mit Formdichtungen oder O-Ringen zuverlässig abgedichtet.
Statische Dichtungen in der Bahntechnik
Statische Dichtungen nach Maß werden unter anderem in Gehäusen von Türsteuerungen, Bremsventilen oder elektrischen Steuerkästen eingesetzt. Eingesetzt werden individuelle Dichtungen zum Beispiel für die Umlaufdichtung eines Außengehäuses für Türsteuerungselektronik, die Feuchtigkeit, Staub und Salz zuverlässig fernhält. Auch Gehäusedeckel von pneumatischen Ventilmodulen oder Steckverbindern unter dem Wagenkasten werden mit Gummidichtungen abgedichtet, um Funktionssicherheit bei starken Vibrationen und Temperaturschwankungen zu gewährleisten.
