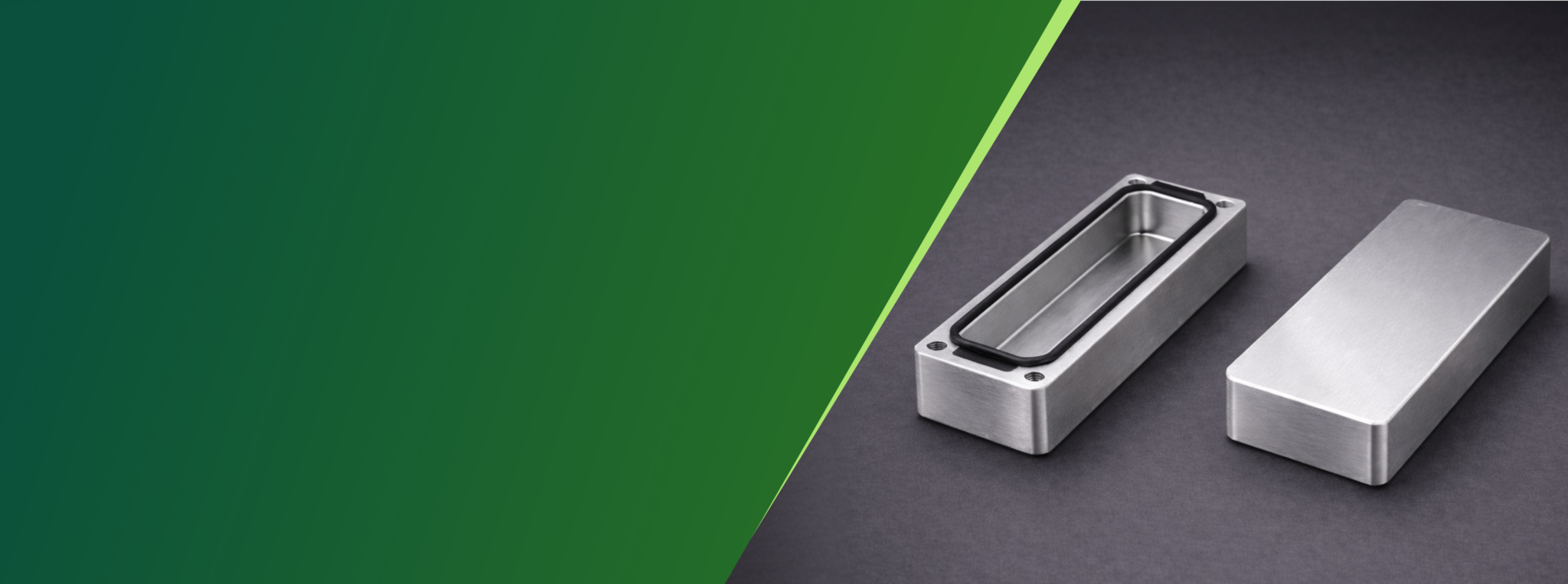

Aluminiumgehäuse mit Dichtung
Wir sind ein Aluminiumgehäuse Hersteller in Bayern mit eigener Fertigung. Im Unterschied zu anderen Gehäuseherstellern erhalten Sie bei uns nicht für Alu-Gehäuse nach Maß, sondern auch das passende Dichtungskonzept aus einer Hand.
- Fertigung nach Maß
- Losgrößen 1 bis 1 Mio. Stk.
- Expressproduktion ab 2 Wochen
- 100% Zuverlässigkeit & Proaktivität
Was sind die Vorteile von Aluminiumgehäusen?
- Geringes Gewicht bei hoher mechanischer Stabilität – rund dreimal leichter als Stahl
- Natürliche Korrosionsbeständigkeit durch selbstschützende Oxidschicht
- Hervorragende Wärmeleitfähigkeit für temperaturkritische Anwendungen
- Elektromagnetische Abschirmwirkung (EMV) für elektronische Komponenten
- Einfache, wirtschaftliche Zerspanbarkeit für präzise Bearbeitung
- Vielfältige Oberflächenbehandlungen wie Eloxierung, Pulverbeschichtung oder Lackierung
Gefräste Aluminiumgehäuse mit vulkanisierter Dichtung
Alle unsere Aluminium Leergehäuse werden kundenspezifisch und auftragsbezogen gefertigt. Bei den meisten Alugehäusen vulkanisieren wir auch eine Dichtung mit auf. Für die Aluminiumgehäusefertigung nutzen wir stranggepresste Aluminiumprofile, Aluminium-Vollmaterial oder Alu-Druckgussrohlinge, die anschließend CNC-gefräst werden. Dadurch haben Sie beim Design des Alugehäuses größtmögliche Freiheit für Ihre Gummi Metall Verbindung.
Für hohe Stückzahlen mit geringerer Oberflächenqualität zu gefrästen Aluminiumgehäusen
Druckguss Alu Gehäuse
Kleine Bauräume, enge Toleranzen, meist CNC Präzisionsgefräst
Miniatur Alu Gehäuse
Gleichmässige Druckverteilung und einfache Integration in Bohrungen aufgrund des runden Aufbaus
Rundes Alu Gehäuse
Gehäuse aus Aluminium nach Maß gefräst
Rechteckiges Alu Gehäuse
Aluminiumgehäuse mit aufvulkanisierter Dichtung
individuell gefertigt von GUME
- Eigener Werkzeugbau – Formen und Vorrichtungen intern entwickelt und gefertigt
- Expressproduktion – Prototypen bei Bedarf in 2–3 Wochen
- Bis 500 mm Kantenlänge – vom Kleingehäuse bis zum größeren Bauteil
- Stückzahl 1 bis 10.000+ / Jahr – Einzelteil, Kleinserie oder Serie
- Produktion in Bayern – kurze Wege, stabile Qualität, direkter Kontakt
Dichtungsmaterialien für Ihr Aluminium Leergehäuse
Industriegehäuse aus Alu kommen in diversen Branchen zum Einsatz, weshalb auch die Dichtung immer exakt zum finalen Einsatz passen muss. Bei einem Gehäusehersteller, der die Dichtung mit einvulkanisiert haben Sie daher den V orteil, keine Standardware nutzen zu müssen, sondern bekommen Aluminium-Gehäuse die zu 100% für Sie und Ihren Einsatzzweck (bspw. IP65, IP66, IP67 oder höher) entwickelt und gefertigt werden:
Aluminium-EPDM-Gehäuse
Für den Außeneinsatz und resistent gegen UV-Strahlung, Ozon und heißes Wasser, jedoch nicht ölbeständig
Aluminium-NBR-Gehäuse
Bewährt im Kontakt mit Mineralölen, Kraftstoffen, Fetten und Hydraulikflüssigkeiten
Aluminium-HNBR-Gehäuse
Ähnliche Öl- und Kraftstoffresistenz wie NBR, aber hochtemperaturstabiler
Aluminium-FKM-Gehäuse
Für aggressive Chemikalien, Kraftstoffe und Dauertemperaturen bis 200 °C konzipiert
Aluminium-Silikon-Gehäuse
Temperaturbereich −50 °C bis +220 °C, zugelassen für Lebensmittel- und Medizintechnik
Aluminium-CR-Gehäuse
Beständig gegen Witterung, Ozon, Kältemittel und moderaten Öl- und Fettkontakt
Der Fertigungsprozess von Aluminiumgehäuse mit
Dichtung nach Maß
Als Aluminiumgehäuse-Hersteller mit über 35 Jahren Erfahrung fertigen wir Kleinmengen und Serien bis 10.000+ Stück pro Jahr. Dafür kombinieren wir passende Fertigungsverfahren so, dass Ihr Industriegehäuse aus Aluminium wirtschaftlich und qualitativ überzeugt.
01 / 05
Festlegung des Designs
Auf Basis Ihrer Kundenzeichnung prüfen wir Machbarkeit, Materialauswahl und Fertigungsparameter. Maße, Toleranzen, Wandstärken und Dichtungsgeometrie werden gemeinsam abgestimmt. Nach freigegebener Zeichnung und Stückzahlplanung erfolgt die Auftragskalkulation das Fertigungskonzepts.
02 / 05
Oberflächenbehandlung
Je nach Anforderung wird das Gehäuse eloxiert, pulverbeschichtet oder chemisch behandelt. Die Oberflächenbehandlung verbessert Korrosionsbeständigkeit, Härte und Optik. Bereiche, die anschließend vulkanisiert werden, bleiben ausgespart.
03 / 05
Gehäusefertigung
Das Aluminiumgehäuse nach Maß wird CNC-gesteuert präzise aus Vollmaterial oder stranggepressten Profilen gefräst oder gedreht. Bohrungen, Gewinde, Passungen und Funktionsflächen fügen Aluminiumgehäuse Hersteller ebenfalls in diesem Schritt ein.
04 / 05
Vulkanisation
Das vorbehandelte Gehäuse wird in eine maßgefertigte Vulkanisierform eingelegt, die parallel in unserem Werkzeugbau entsteht. Unter Druck und Temperatur vulkanisiert der Rohkautschuk dauerhaft auf das Aluminium auf.
05 / 05
Qualitätskontrolle
Nach der Vulkanisation prüfen wir Maßhaltigkeit, Haftfestigkeit der Dichtung, Dichtigkeit und bei Bedarf weitere vorgegebene Prüfmerkmale. Anschließend wird das Gehäuse versandfertig verpackt.
Sie haben Fragen zu
Aluminiumgehäuse mit Dichtung?
Wir haben Antworten!
Was ist der Unterschied zwischen gefrästen und Aluminium Druckguss Gehäusen?
Gefräste Aluminium Leergehäuse werden aus Alu-Vollmaterial oder Alu-Strangmaterial per CNC-Bearbeitung mit höchster Maßgenauigkeit, engen Toleranzen und sehr guter Oberflächenqualität hergestellt. Sie eignen sich ideal für Prototypen und kleine bis mittlere Serien. Alu-Druckguss-Gehäuse entstehen durch Gießen von flüssigem Aluminium und können bei sehr hoher Stückzahl kostengünstiger sein. Alu-Druckguss-Gehäuse weisen jedoch rauere Oberflächen auf und werden daher seltener als Sichtteile verbaut. Bei GUME wählen wir die kostengünstigste Variante, die Ihre Spezifikationen erfüllt, aus und beschaffen auch Vorprodukte, die wir nicht selbst fertigen, aus unserem über 35 Jahre erprobten Lieferantennetzwerk.
In welchen Bereichen kommen Aluminiumgehäuse zum Einsatz?
Aluminiumgehäuse sind überall dort gefragt, wo geringes Gewicht, Präzision und Langlebigkeit zusammenkommen müssen. Als Aluminium Elektronikgehäuse schirmen sie Steuerungen und Leistungselektronik vor elektromagnetischen Störfeldern ab. Im Maschinenbau und Automotive schützen Aluminium-Sensogehäuse Sensorikkomponenten und Messtechnik. Weitere Anwendungsbereiche für Aluminiumgehäuse sind Medizintechnik, die Luftfahrt sowie der Fahrzeugbau.
Können auch Kleingehäuse aus Aluminium hergestellt werden?
Ja, wir sind sehr flexibel bei der Größe der Aluminium Leergehäuse. Meist fertigen wir kundenspezifische Alu Kleingehäuse in größeren Stückzahlen bei hohem Automatisierungsgrad. Als spezialisierter Aluminiumgehäuse Hersteller fertigen wir aber auch größere Aluminiumgehäuse mit bis zu 500 mm Kantenlänge von der Sonderanfertigung bis hin zur Großserie.
Wie gut lässt sich eine Dichtung auf eine Aluminiumgehäuse vulkanisieren?
Aluminium eignet sich sehr gut für die Vulkanisation, sofern die Oberfläche entsprechend vorbehandelt wird. Durch mechanische Aufrauung, Entfettung und den Auftrag eines haftvermittelnden Primers entsteht eine chemisch-mechanische Verbindung zwischen Gummi und Metalloberfläche. Die Haftfestigkeit ist bei korrekter Prozessführung so hoch, dass die Dichtung im Versagensfall eher kohäsiv im Gummi reißt als sich vom Alu Kleingehäuse abzulösen.
Wie lange ist die typische Lieferzeit für die Herstellung eines Aluminium Leergehäuses mit integrierter Dichtung?
Unsere typische Lieferzeit beträgt 8 Wochen. Dank optimierter Abläufe und eigenem Werkzeugbau können wir Alu Gehäuseteile nach Zeichnung und inklusive Dichtung jedoch auch schon innerhalb von 2-3 Wochen liefern. Sprechen Sie auf die Möglichkeit einer Expressproduktion an – wir helfen Ihnen gerne auch kurzfristige Bedarfe schnell zu decken.
Ist eine Bemusterung oder ein Prototyp vor der Serienfertigung möglich?
Eine Prototypenfertigung von Alu Kleingehäusen ist immer möglich. Konstruktive Änderungen setzen wir vor der Serienfreigabe gerne jederzeit um. Auch für Aluminiumgehäuse mit vulkanisierter Dichtung sind Prototypen möglich. Da dafür jedoch ein Werkzeug notwendig ist, raten wir meist direkt zu einem Serienwerkzeug für die Aluminiumgehäuse Herstellung inkl. Dichtung. Ein Serienwerkzeug ist zwar kostenintensiver als ein Prototypenwerkzeug, kann dafür aber auch gleich für die Serie verwendet werden und die Kosten für ein Prototypenwerkzeug entfallen.
Wie wird sichergestellt, dass die Gehäusedichtung exakt auf der richtigen Position am Alu Leergehäuse haftet?
Die Positionierung der Dichtung wird durch Werkzeuge sichergestellt, die wir in unserem Werkzeugbau herstellen. Das Aluminiumgehäuse wird in eine maßgefertigte Vulkanisierform eingelegt, die den Dichtungfläche exakt abbildet. Durch den kombinierten Einsatz von Druck und Temperatur fließt der Rohkautschuk in die vorgesehene Position, vulkanisiert dort und es entsteht ein Alugehäuse mit integrierter Dichtung.
Kann Gummi auf ein eloxiertes oder beschichtetes Aluminiumgehäuse aufgebracht werden?
Eloxal- und Lackschichten reduzieren die Haftfähigkeit des Haftsystems, das für die Vulkanisation notwendig ist, erheblich. Sind relevante Oberflächen nicht vom Fräsprozess betroffen, kann Strangmaterial verwendet werden, das bereits vorbehandelt ist und nur von einer Seite bearbeitet wird. Alternativ können die Aluminiumgehäuse erst gefräst, dann maskiert und oberflächenbehandelt werden und im Anschluss auf die maskierten Stellen eine Gehäusedichtung aufvulkanisiert werden.
Wie unterscheiden sich EPDM, NBR, Silikon und FKM als Dichtungswerkstoffe im Einsatz am Aluminiumgehäuse?
EPDM eignet sich hervorragend für Witterung, Ozon und heißes Wasser, ist jedoch nicht ölbeständig. NBR ist der Klassiker für Mineralöle, Kraftstoffe und Hydraulikmedien. Silikon wird meist für breite Temperaturbänder (−60 °C bis +200 °C) sowie in Lebensmittel- und Medizintechnikanwendungen eingesetzt, ist jedoch mechanisch weniger belastbar. FKM (Viton®) bietet höchste Beständigkeit gegenüber Chemikalien, Kraftstoffen und hohen Temperaturen, ist jedoch der kostenintensivste Werkstoff.
