Gummistopfen & Abdeckkappen nach Maß
Bei GUME erhalten Sie kundenindividuelle Gummistopfen nach Maß direkt vom Hersteller und falls benötigt inklusive Entwicklungs- und Konstruktionsunterstützung ab Losgröße 1.
- Fertigung nach Maß
- Losgrößen 1 bis 1 Mio. Stk.
- Expressproduktion ab 2 Wochen
- 100% Zuverlässigkeit & Proaktivität
Gummistopfen & Abdeckkappen nach Ihren Spezifikationen
Gummistopfen sind elastische Verschlusselemente – meist ausgelegt als Gummiformteil oder Silikonformteil – zum sicheren Abdichten und Schützen von Bohrungen, Rohrenden und Gehäuseöffnungen in industriellen Anwendungen. Stopfen aus Gummi reduzieren Vibrationen und schützen zuverlässig vor Schmutz und Feuchtigkeit. Möglich ist auch die Auslegung als Gummi Metall Verbindung, Gummi Kunststoff Verbindung, Gummi Gewebe Verbindung oder als TPE Formteil.
Als Gummistopfen Hersteller mit 35 Jahren Erfahrung realisieren wir bei GUME maßgeschneiderte Stopfen nach Ihrer Kundenspezifikation für industrielle Anwendungen.
Abschlusselement zur Rückstoßdämpfung, Maßanpassung und sicheren Anlage.
Schaftkappe
Elastomerstopfen zum passgenauen Verschließen ovaler Öffnungen mit sicherem Sitz und definierter Abdichtung.
Ovalstopfen
Ausgelegt zur zuverlässigen Schließung offener Geometrien und zur funktionalen Trennung von Schnittstellen.
Verschlussstopfen
Konisch ausgeführter Stopfen zum Abdichten und temporären Verschließen von Bohrungen oder Öffnungen mit unterschiedlichen Durchmessern.
Kegelstopfen
Diese Unternehmen vertrauen uns

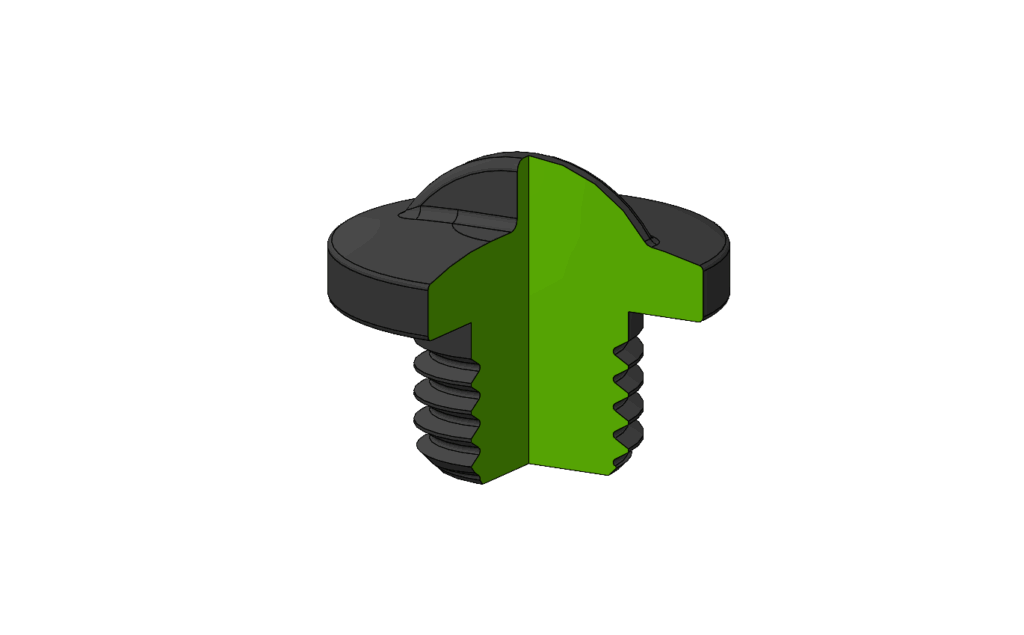

Aufbau von Gummistopfen / Abdeckungen
Silikonstopfen und Gummistopfen werden bei GUME speziell und individuell für die Anforderungen des Kunden produziert. Dabei kann die Geometrie des Stopfens durch mehrere Parameter beeinflusst werden, um die exakte Lösung für Ihre Herausforderung zu finden:
Geometrie des Stopfenkörpers
Je nachdem, ob eine runde, ovale oder rechteckige Öffnung verschlossen werden soll, wird die Grundgeometrie des Stopfenkörpers entsprechend angepasst. Der Gummistopfen wird so ausgelegt, dass er die Öffnung durch Anpassung von Durchmesser oder Länge und Breite exakt verschließt bzw. leicht überlappt. Eine enge Passung sorgt für festen Sitz und hohe Dichtigkeit, während ein lockererer Sitz mit mehr Spiel für einfachere Montage mit geringerer Dichtwirkung und geringere mechanische Anforderungen genutzt wird.
Außenkontur des Stopfenkörpers
Um den Gummistopfen in der Öffnung zu verankern, wird die Oberfläche durch Rippen, Lamellen und Gewinde angepasst. Lamellenstopfen oder Stopen mit Rippen können umklappen und so für mehr Halt und größere Dichtwirkung sorgen. Gewindestopfen werden nur dann eingesetzt, wenn ausgeprägte Gewinde verschlossen werden sollen. Aufgrund der elastischen Eigenschaften können bei leichten Gewinden auch kegelförmige oder Rippenstopfen verwendet werden, die sich direkt auf die Gewindegänge legen.
Höhe des Stopfens (h1)
Umso mehr Reibung und mehr Dichtwirkung erzielt werden sollen, desto höher wird der Stopfenkörper vom Gummistopfen Hersteller ausgelegt. Lange Gummistopfen sind schwerer zu montieren, weshalb die maximale Länge oft begrenzt ist.
Höhe des Stopfenkopfes (h2)
Für einfachere Montage und Demontage wird gerne ein höherer Kopf verwendet,da dieser mehr Angriffsfläche bietet, um Zugkräfte aufzubauen, und der Silikonstopfen oder Gummistopfen handlicher wird. Wird der Gummistopfen aus optischen Gründen eingesetzt, bspw. um eine darunterliegende Schraube zu verdecken, wird der Stopfenkopf farblich an das umgebende Material angepasst und eher flach gewählt, um weniger aufzufallen.
Aufsätze
Für die einfachere Montage oder Demontage fügt der Gummistopfen Hersteller einen Griff, einen Schlitz, einen Kreuzschlitz oder eine 6-Kant-Öffnung in den Stopfenkopf ein.
Kautschuk Materialien für Ihre Gummistopfen & Abdeckungen
Abhängig von der Einsatzumgebung und den Anforderungen Ihres Stopfens bzw. Ihrer Abdeckung wählen wir gemeinsam mit Ihnen aus einer Vielzahl geeigneter Elastomerwerkstoffe das passende Material für die Verarbeitung.
Schreiben Sie uns für eine kostenfreie Materialberatung zu Ihrer Anwendung!
Branchen / Anwendungen für Gummistopfen & Abdeckungen
Stopfen und Abdeckkappen finden in unterschiedlichen Branchen Anwendung, unter anderem im Maschinen- und Anlagenbau, in der Medizintechnik, in der Luft- und Raumfahrt sowie im Bau- und Infrastrukturbereich.
Sie dienen dazu, Öffnungen, Anschlüsse und empfindliche Bereiche zuverlässig abzudecken, zu schützen und bei Bedarf sicher zu verschließen.
Stopfen & Abdeckungen im Maschinen- und Anlagenbau
Im Maschinen- und Anlagenbau setzen Gummi- und Silikonstopfen Hersteller die Bauteile zur prozesssicheren Abdichtung und zum Schutz sensibler Schnittstellen ein. Typische Anwendungen sind das Verschließen von Hydraulik- und Pneumatikanschlüssen während Transport und Montage, das Abdichten von Gewindebohrungen in Getriebegehäusen oder das temporäre Verschließen von Kühl- und Schmierkanälen bei Druckprüfungen. Silikonstopfen kommen bei höheren Temperaturen, etwa in Lackier- oder Trocknungsprozessen, zum Einsatz, da sie thermisch stabil und formbeständig bleiben.
Stopfen & Abdeckungen in der Medizintechnik
Gummi- und Silikonstopfen werden zur zuverlässigen Abdichtung von Gehäusen, Kartuschen, Fluidkanälen und Probenbehältern eingesetzt. Sie verschließen sterile Öffnungen an Diagnosegeräten, Pumpensystemen oder Laborinstrumenten und verhindern das Eindringen von Keimen sowie das Austreten sensibler Medien. Silikon Abdeckappen (VMQ/FVMQ) eignen sich aufgrund ihrer Biokompatibilität und Sterilisierbarkeit für Autoklav-, EO- oder Gamma-Prozesse. Entscheidend sind validierte Compounds, geringe Extrahierbarkeit, dokumentierte Rückverfolgbarkeit und eine reproduzierbare Dichtfunktion.
Stopfen & Abdeckungen in der Luft- und Ramfahrt Industrie
Gummi- und Silikonstopfen werden in hochbeanspruchten technischen Systemen eingesetzt, etwa zum Schutz von Hydraulikanschlüssen an Aktuatoren, zum temporären Verschließen von Bohrungen in Strukturbauteilen oder zur Abdichtung von Kabeldurchführungen in Avionikgehäusen. Sie sichern Treibstoffleitungen, Sensorports und Wartungsöffnungen während der Montage, des Transports und des Services. Hochwertige Kautschuke wie Fluorsilikon- oder FKM-Compounds können auch Kerosin, Hydraulikölen und starken Temperaturschwankungen widerstehen. Wichtig in der Luft- und Raumfahrt sind Gummi Abdeckkappen und Stopfen mit geringer Ausgasung, stabile mechanische Eigenschaften unter Vibration sowie eine lange Verfügbarkeit der Bauteile.
Wir fertigen jede Stopfen & Abdeckungen Geometrie.
Testen Sie
uns!
- Werkzeugbau ist unsere Kernkompetenz
- 100% Know-How Abdeckung
- Schnelle Reaktionszeiten bei Werkzeuganpassungen
Erfolgsgeschichten zu Stopfen & Abdeckungen
Sie haben Fragen zu Stopfen & Abdeckungen?
Wir haben Antworten!
Wie schnell können kundenindividuelle Gummistopfen von GUME geliefert werden?
Während unsere Standardlieferungen typischerweise 8 Wochen dauern, profitieren Sie mit unserer Expressoption gleich doppelt: Bereits in bis zu 2 Wochen halten Sie Ihre Muster in den Händen und in nur 4 Wochen können Sie mit dem Serienstart beginnen. Wir verstehen uns nicht nur als Gummistopfen Hersteller, sondern auch als Entwicklungs- und Systempartner für Gummilösungen. Dazu gehört auch, dass wir für unsere Partner alles möglich machen, wenn es darauf ankommt.
Für welchen Einsatzzweck eignet sich welche Gummistopfen-Geometrie?
Die Wahl der Geometrie richtet sich nach Einbausituation und Funktionsanforderung. Eine Abdeckkappe schützt Bolzen oder Gewinde vor Schmutz und Beschädigung. Flachstopfen verschließen plane Bohrungen bündig. Griffstopfen ermöglichen häufiges manuelles Entfernen. Kegelstopfen dichten konische Öffnungen flexibel ab. Lamellenstopfen gleichen Toleranzen aus und sitzen sicher in dünnwandigen Rohren. Ovalstopfen und Rechteckstopfen verschließen Profilrohre formschlüssig. Schraubstopfen werden in Gewinde eingedreht und bieten hohe Haltekraft. Klassische Verschlussstopfen dienen als universelle Lösung für einfache, statische Abdichtungen ohne Demontageanforderungen. Schaftkappen für Gewehre und Werkzeuge gibt es in verschiedenen Stärken und Shore-Härten, um die Handhabung individuell einzustellen und Vibrationen zu dämpfen.
Wie wird die richtige Shore-Härte für einen Gummistopfen bestimmt?
Die richtige Shore-Härte ergibt sich aus der Dichtanforderung, der Einpresskraft, dem Toleranzausgleich und der Demontierbarkeit. Weichere Compounds (z. B. 40–50 Shore A) passen sich besser an und dichten zuverlässig bei größeren Toleranzen, können jedoch geringere Haltekräfte aufweisen. Härtere Gummimischungen (<60 Shore A) erhöhen die Formstabilität und die Auszugskraft. Entscheidend ist das Zusammenspiel aus Geometrie, Werkstoff und realer Einbausituation, idealerweise validiert durch Versuche. Wir unterstützen Sie gerne bei der Auswahl des geeigneten Materials und testen verschiedene Varianten für Ihren Gummistopfen.
Können Gummistopfen mit Metall, Kunststoff oder Gewebe kombiniert werden?
Ja, Gummistopfen lassen sich gezielt mit Metall, Kunststoff oder Gewebe kombinieren. Metalleinleger sorgen für zusätzliche Stabilität, Kunststoffkomponenten ermöglichen komplexe Geometrien mit höherer Steifigkeit bei geringem Gewicht, Gewebeverstärkungen erhöhen die Druck- und Reißfestigkeit. Auf diese Weise entstehen Gummistopfen-Verbundlösungen, die mechanische Belastbarkeit, Dichtwirkung und Montagefreundlichkeit optimal vereinen – bei GUME immer exakt auf Ihre Anwendung abgestimmt.
Wie wird die Dichtwirkung eines Gummistopfen sichergestellt?
Die Dichtwirkung eines Gummistopfen oder Silikonstopfen basiert auf elastischer Verpressung und resultierender Flächenpressung zwischen Stopfenaußenkontur und Bohrungswand. Durch definiertes Übermaß wird beim Einsetzen eine radiale Kompression erzeugt, die oberhalb des anliegenden Drucks liegt. Geometrische Elemente wie Lamellen, Dichtwülste oder Konuswinkel steuern die Kontaktpressung und den Toleranzausgleich. Werkstoffparameter wie Shore-Härte, E-Modul und Druckverformungsrest beeinflussen die Relaxation und die Langzeitdichtheit. Zusätzlich sind Oberflächenrauheit, Schmierzustand sowie Temperatur- und Medienexposition für die dauerhafte Abdichtung maßgeblich.
Sind Gummistopfen für Lebensmittel- oder Medizinanwendungen geeignet?
Ja, Gummistopfen sind für Lebensmittel- oder Medizinanwendungen geeignet, sofern geeignete Compounds eingesetzt werden. Maßgeblich sind Konformitäten wie EU 1935/2004, FDA oder spezifische medizinische Normen, die durch den Einsatz geprüfter Rohstoffe sowie durch dokumentierte Rückverfolgbarkeit gewährleistet werden.
