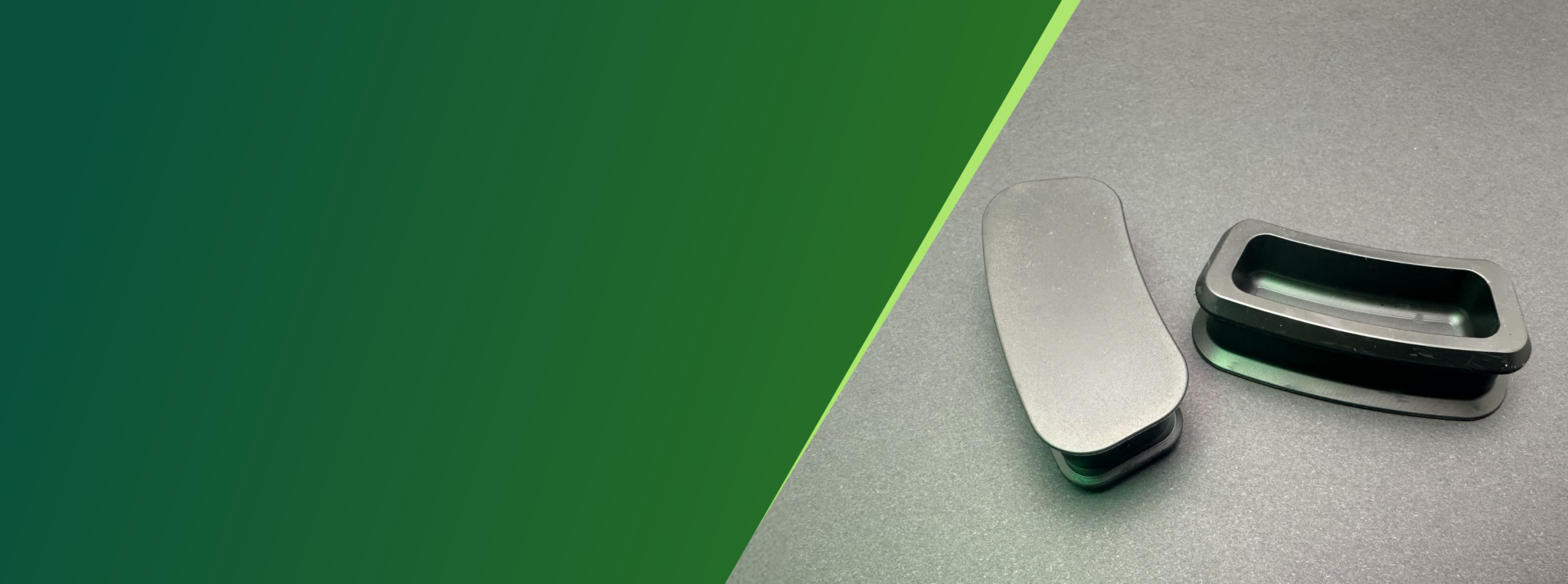

Verschlussstopfen aus Gummi
Wir fertigen individuelle Verschlussstopfen aus Gummi und Silikon nach Ihrer Zeichnung. Als Verschlussstopfen Hersteller mit eigenem Werkzeugbau produzieren wir nicht nur die Bauteile, sondern auch die notwendigen Formen an unserem Standort bei Rosenheim.
- Customised production
- Batch sizes 1 to 1 million units.
- Express production from 2 weeks
- 100% Reliability & proactivity
Verschlussstopfen als Sonderanfertigung passend zu Ihrer Bohrung
Ein Verschlussstopfen dichtet eine Bohrung nach innen und außen ab. Anders als eine aufgesetzte Kappe sitzt der Stopfen im Bohrungsdurchmesser und überträgt seine Dichtwirkung über die radiale Vorspannung des Gummis gegen die Bohrungswand. Durchmesser, Übermaß, Konizität, Shore-Härte, Dichtgeometrie und Werkstoff passen wir an Ihre konkrete Öffnung an. Wir fertigen alle Verschlussstopfen nach Maß auf Basis Ihrer Zeichnung und führen keine Katalogware.
Die kegelige Form zentriert sich beim Einstecken selbst und gleicht Durchmessertoleranzen der Bohrung über die Einstecktiefe aus.
Konischer Verschlussstopfen
Der definierte Außendurchmesser sitzt mit gleichmäßiger Pressung in kalibrierten Bohrungen und hält Einsteck- und Ausziehkraft eng beieinander.
Zylindrischer Verschlussstopfen
Mehrere umlaufende Dichtlippen gleichen Bohrungstoleranzen aus, ohne die Einsteckkraft über das Maß einer Vollwand zu steigern.
Lamellen Verschlussstopfen
Eine angeformte Zuglasche ermöglicht die werkzeuglose Entnahme bei Verschlüssen, die zu Wartung, Befüllung oder Prüfung wiederholt geöffnet werden.
Verschlussstopfen mit Grifflasche
Ein angeformtes oder einvulkanisiertes Außengewinde verschließt Gewindebohrungen mit definierter Vorspannung und nimmt höhere Innendrücke auf als ein reiner Presssitz.
Gewindestopfen
Eine einvulkanisierte Metall- oder Kunststoffeinlage versteift den Stopfen, nimmt Druckkräfte auf oder stellt eine Anschlussschnittstelle bereit.
Verschlussstopfen Verbund
Vorteile maßgefertigter Verschlussstopfen für die Industrie
Ein nach Maß gefertigter Verschlussstopfen wird auf Ihre Bohrung, Medium und Montageprozess angepasst. Darüberhinasu ergeben sich Eigenschaften, die ein Katalogstopfen mit fester Geometrie und Standardmischung nicht abdeckt.
- Dichtsitz ohne Zusatzdichtung: Die radiale Vorspannung des Elastomers übernimmt die Abdichtung, ein separater O-Ring entfällt.
- Toleranzausgleich: Konische Form und Dichtlamellen gleichen die Maßstreuung der Bohrung aus und halten die Dichtwirkung über einen Toleranzbereich konstant.
- Definierte Einsteck- und Ausziehkraft: Über Härte, Übermaß und Geometrie lässt sich die Montagekraft auf Ihren Prozess abstimmen, von der leichtgängigen Handmontage bis zum festen Presssitz.
- Medien- und Temperaturbeständigkeit: Die Werkstoffwahl richtet sich nach den Medien und dem Temperaturbereich Ihrer Anwendung und reicht von Wasser über Öl bis zu aggressiven Chemikalien.
- Wiederverwendbarkeit: Stopfen mit Grifflasche lassen sich ohne Werkzeug entnehmen und mehrfach einsetzen.
- Markierungsfreie Mischungen: Für den Kontakt mit lackierten oder beschichteten Oberflächen liefern wir Mischungen ohne migrationsfähige Bestandteile.
Verschlussstopfen aus Gummi nach Maß -
Sonderanfertigung von GUME
- Eigener Werkzeugbau: Formen entstehen intern, ohne externe Wartezeiten
- Express production possible: first samples already available in 2–3 weeks
- Flexible sizes and quantities: From plastic miniature enclosures up to 500 mm edge length
- Custom production from single items to large-scale series
Der passende Gummi
für Ihren Verschlussstopfen
Wir verarbeiten alle gängigen Elastomere, um die Anforderungen an Ihren Verschlussstopfen hinsichtlich Medienbeständigkeit, Temperaturbereich und Rückstellverhalten zu erfüllen. Eine weichere Mischung (ab 30 Shore A) erhöht den Toleranzausgleich und senkt die Einsteckkraft. Eine härtere Mischung (bis max. 85 Shore A) steigert die Formstabilität und die Druckaufnahme.
NBR Verschlussstopfen
Verschließt ölführende Bohrungen in Getrieben, Hydraulik und Antriebstechnik, die mit Mineralöl, Fett oder Kraftstoff in Kontakt stehen, im Bereich -30 bis +110 °C.
HNBR Verschlussstopfen
Kommt zum Einsatz wenn NBR Verschlussstopfen in heißen, ölführenden Bohrungen aufgrund hoher Dauereinsatztemperatur bis 150 °C an Ihre Grenzen kommen.
EPDM Verschlussstopfen
Dichtet Öffnungen in wasserführenden Systemen und im Außeneinsatz ab, ist beständig gegen Ozon, Heißwasser und Wasserdampf bei -50 bis +130 °C, aber ungeeignet bei Mineralölkontakt.
NR Verschlussstopfen
Übernimmt mechanisch stark beanspruchte Verschlüsse mit häufiger Demontage im Bereich von -55 bis +70 °C, abseits von Öl- und Ozoneinfluss.
Silikon Verschlussstopfen
Schließt Öffnungen in der Lebensmittel- und Medizintechnik sowie bei starken Temperaturwechseln von -50 bis +220 °C, lieferbar in lebensmittelkonformen Mischungen.
FKM Verschlussstopfen
Sichert Bohrungen in chemisch belasteten Anlagen gegen aggressive Medien und Kraftstoffe bei Temperaturen bis +220 °C.
Applications of Sealing plugs
aus Gummi
Nicht jede Anwendung lässt sich mit einem Standardstopfen abdecken. Sondergefertigte Verschlussstopfen aus Gummi werden überall dort eingesetzt, wo Geometrie, Materialeigenschaften oder Zulassungen spezifische Anforderungen erfüllen müssen.
01
Karosseriebau
Im Karosseriebau werden Verschlussstopfen oft speziell für eine bestimmte Öffnung ausgelegt. Bei hohen Stückzahlen ermöglichen Sonderanfertigungen eine optimale Passform und wirtschaftliche Serienfertigung.
02
Schaltschrankbau
Im Schaltschrankbau müssen häufig Montageöffnungen verschlossen werden, die keinem Standardmaß entsprechen. Sonderanfertigungen passen exakt zur jeweiligen Geometrie und gewährleisten eine sichere Abdichtung.
03
Food industry
In der Lebensmittelindustrie werden Verschlussstopfen auf die Anforderungen des jeweiligen Prozesses abgestimmt. Dabei stehen Medienbeständigkeit sowie lebensmittelkonforme Werkstoffe und Zertifizierungen im Vordergrund.
You have questions about
Verschlussstopfen aus Gummi?
We have answers!
Was ist ein Verschlussstopfen?
Ein Verschlussstopfen ist ein Bauteil aus Gummi oder Silikon, das eine Bohrung oder Öffnung von innen abdichtet. Die Dichtwirkung entsteht über die radiale Vorspannung des Gummis gegen die Bohrungswand, ohne zusätzliche Dichtung.
Worin unterscheidet sich ein Verschlussstopfen von einer Abdeckkappe?
Der Stopfen sitzt im Innendurchmesser der Öffnung und dichtet radial, während eine Abdeckkappe über ein Bauteil oder einen Vorsprung geschoben wird und von außen schützt. Für den Verschluss von Bohrungen, Rohren und Gewinden ist der Stopfen die richtige Bauform.
Ab welcher Stückzahl fertigt GUME Verschlussstopfen nach Zeichnung?
Wir fertigen Verschlussstopfen ab Losgröße 1 als Sonderanfertigung bis hin zu Dicht- oder Blindstopfen aus Gummi in einer Jahresmenge von bis zu 1 Million Stück. Für geringe Stückzahlen mit großvolumiger Geometrie setzen wir auf Kompressionspressen, für hohe Stückzahlen auf Spritzguss.
Sind Verschlussstopfen für Lebensmittel- oder Medizintechnik erhältlich?
Ja. Für hygienesensible Anwendungen fertigen wir Stopfen aus FDA-konformem Silikon oder anderen geeigneten Compounds und liefern auf Wunsch Konformitätserklärungen nach EG 1935/2004 sowie FDA. Metall-detektierbare Mischungen sind ebenfalls möglich.
Wie wird die Einsteck- und Ausziehkraft festgelegt?
Das Übermaß gegenüber der Bohrung, die Shore-Härte und die Kontaktlänge bestimmen den Halt. Wir unterstützen Sie bei der Auslegung dieser Parameter, sodass der Stopfen sicher hält und sich dennoch mit der vorgesehenen Kraft montieren oder entnehmen lässt.
Können Verschlussstopfen Innendruck oder Vakuum aufnehmen?
Ja. Über Übermaß, Dichtlamellen, einen Bund oder ein einvulkanisiertes Stützelement können Stopfen auch Über- oder Unterdruck aushalten.
Welche Bauteilgrößen sind möglich?
Wir fertigen Verschlussstopfen vom Mikroteil ab 0,01 g mit Wandstärken unter 0,4 mm bis zu großvolumigen Bauformen. Kleine Durchmesser produzieren wir im Spritzguss, großvolumige Stopfen mit hohen Wandstärken über Kompressionspressen. Unmaximale Bauteilgröße liegt bei 650 mal 750 mm.
Wie beeinflusst die Bohrung das Design eines Dichtstopfen aus Gummi?
Eine Einführfase oder ein verrundeter Bohrungsrand erleichtert die Montage und schützt die Dichtkante vor Beschädigung beim Einstecken. Oberflächenrauheit und Toleranz der Bohrung beeinflussen daher auch die Auslegung von Übermaß und Dichtgeometrie, damit der Stopfen über die gesamte Maßstreuung dichtet.
